How Laser Micrometers Achieve Micron-Level Accuracy? - In-Depth Explanation of Optical Measurement Principles

Bagaimana Mikrometer Laser Mencapai Ketepatan Tahap Mikron? - Penjelasan Mendalam Prinsip Pengukuran Optik

Dalam bidang pengukuran ketepatan industri, mikrometer laser telah menjadi peralatan pemeriksaan teras untuk industri seperti kabel, paip, dan pemprosesan logam kerana kelebihannya operasi tanpa hubungan, kelajuan tinggi , dan ketepatan aras mikron (μm) . Tetapi bagaimana mereka menembusi had fizikal untuk mencapai ketepatan pengukuran yang tinggi? Artikel ini akan menyelidiki prinsip optik dan teknologi utama mereka.

I. Prinsip Teras: Tiga Pendekatan Teknikal Pengimbasan Laser

Ketepatan mikrometer laser bergantung pada reka bentuk optiknya, dengan teknologi arus perdana dibahagikan kepada tiga kategori berikut:

1. Kaedah Pengimbasan Laser

Prinsip : Cermin poligon berputar berkelajuan tinggi menukar pancaran laser kepada pancaran imbasan, dan diameter dikira dengan mengukur perbezaan masa laser yang melalui tepi objek.
Ketepatan : ±1μm (dijejaskan oleh kelajuan imbasan dan masa tindak balas sensor fotoelektrik).
Kelebihan : Sesuai untuk objek bergerak berkelajuan tinggi (cth, wayar tembaga pada barisan pengeluaran pada 800m/min).

2. Kaedah Pembelauan Laser

Prinsip : Menggunakan corak pembelauan yang dihasilkan apabila laser melalui tepi objek, mengira diameter berdasarkan jarak pinggir (menggunakan formula pembelauan Fraunhofer).
Ketepatan : ±0.5μm (tetapi sensitif kepada getaran persekitaran).
Aplikasi : Wayar ultra halus (cth, gentian optik, kateter perubatan).

3. Kaedah Pengimejan CCD

Prinsip : Objek diterangi oleh cahaya laser selari, dan sensor CCD menangkap imej bayang-bayang, mengira dimensi melalui analisis piksel.
Ketepatan : ±2μm (terhad oleh resolusi kanta).
Kelebihan : Boleh mengukur parameter seperti kontur dan eliptik secara serentak.

II. Empat Teknologi Utama untuk Mencapai Ketepatan Tinggi

Walaupun dengan prinsip di atas, ketepatan sebenar masih dipengaruhi oleh pelbagai faktor. Pengeluar terkemuka memastikan kestabilan melalui teknologi berikut:

1. Teknologi Pampasan Suhu

Isu : Panjang gelombang laser hanyut dengan suhu (cth, perubahan 0.1°C boleh menyebabkan ralat 1μm).
Penyelesaian : Penderia suhu terbina dalam + pembetulan algoritma dinamik.

2. Algoritma Pengesanan Tepi

Cabaran : Pantulan permukaan atau burr boleh menyebabkan salah penilaian.
Inovasi : Analisis skala kelabu AI (membezakan tepi sebenar daripada hingar), cth, menggunakan cahaya laser biru untuk meningkatkan kontras bagi tiub plastik lutsinar.

3. Pengesanan Segerak Berbilang Rasuk

Aplikasi : Untuk mengukur kesipian atau eliptik, 2-4 set laser pengimbasan silang digunakan, meningkatkan kebolehpercayaan melalui gabungan data.

4. Mekanisme Pampasan Dinamik

Contoh : Untuk keluli tergelek panas yang mengembang akibat suhu tinggi, mikrometer secara automatik menukar ukuran kepada nilai suhu bilik berdasarkan pekali pengembangan terma.

III. Pengesahan Ketepatan dalam Aplikasi Praktikal

Pengguna sering bertanya: "Bolehkah ketepatan ±1μm yang didakwa benar-benar dicapai?" Jawapannya bergantung kepada amalan berikut:

1. Piawaian Penentukuran

Mesti guna blok tolok yang diperakui (cth, rod rujukan ditentukur ISO 9001) untuk penentukuran biasa.
Keperluan persekitaran: Suhu 23±2°C, kelembapan 50%±10%, tiada getaran kuat.

2. Ujian Kebolehsuaian Bahan

Bahan reflektif (cth, kuprum) : Laraskan kuasa laser atau tambah penapis polarisasi.
Bahan lutsinar (cth, tiub kaca) : Tukar kepada panjang gelombang yang lebih pendek (cth, laser biru 405nm).

Syor Profesional: Mikrometer Laser Ketepatan Tinggi Yufeng

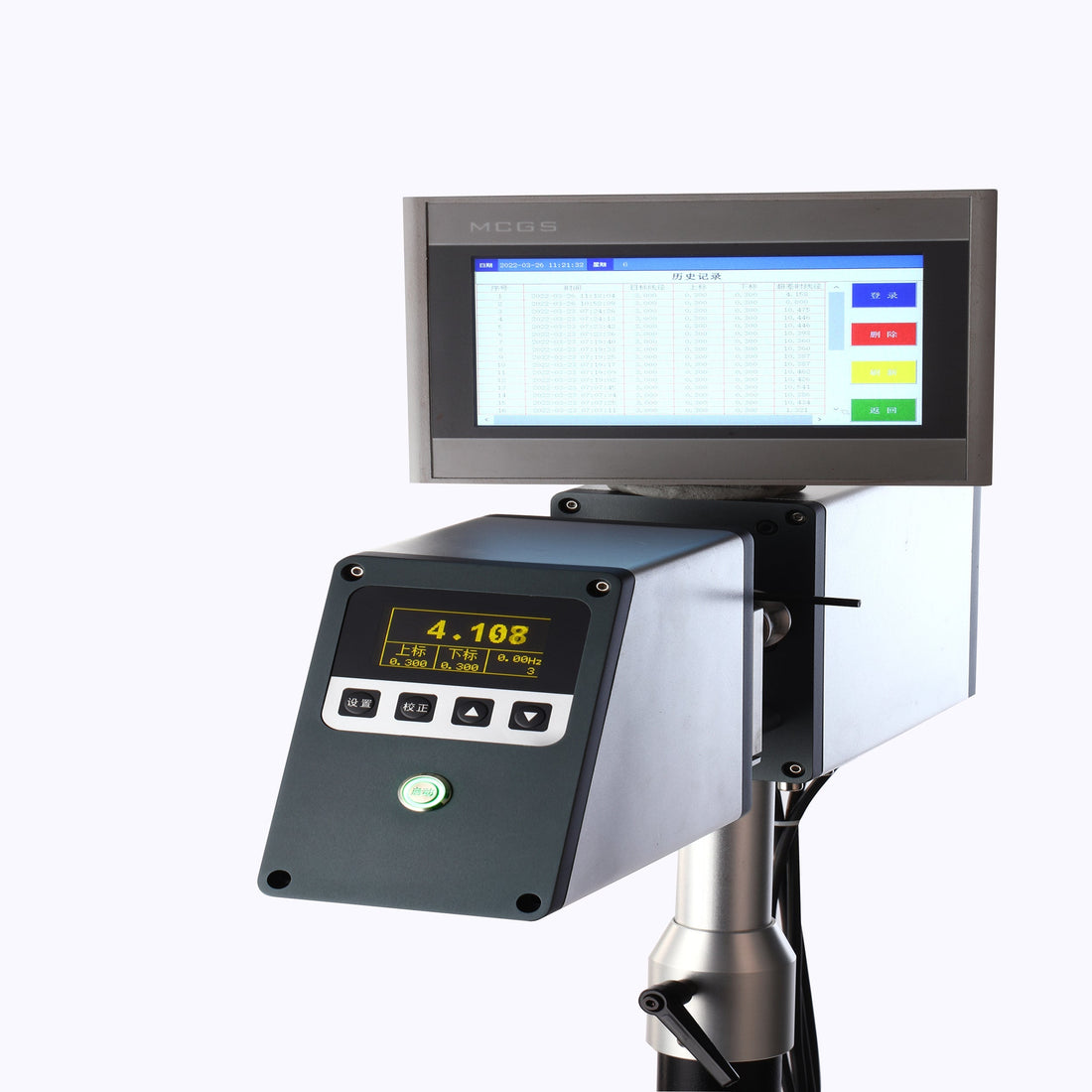

Pada laluan ke ketepatan tahap mikron, memilih peralatan yang boleh dipercayai adalah penting. The Siri Mikrometer Laser Yufeng menyepadukan semua teknologi canggih yang dinyatakan di atas dan menawarkan jaminan berikut:

  • Ketepatan ultra tinggi : Sehingga ±0.2μm (model YF-25), memenuhi piawaian industri yang ketat.

  • Penyesuaian pintar : Pampasan suhu automatik + mod berbilang bahan (menyokong bahan reflektif/telus).

  • Ketahanan industri : Penarafan perlindungan IP65, sesuai untuk persekitaran bengkel yang keras.

  • Liputan model yang komprehensif : Pengukuran berjulat dari 0.2mm hingga 450mm, boleh disesuaikan dengan pelbagai senario.

    Model YF-25 YF-70 YF-100
    Julat Pengukuran 0.2-25mm 1-70mm 0.2-100mm
    Ketepatan ±0.2μm ±0.01mm ±0.01mm
    Kebolehulangan 0.001mm 0.001mm 0.001mm
    Kelajuan Mengimbas 600 imbasan/saat 600 imbasan/saat 600 imbasan/saat
    Bekalan Kuasa DC-24V/4A DC/110-220V DC/110-220V
    Penggunaan Kuasa <15W <15W <15W
    Suhu Operasi. 5~45°C 5~45°C 5~45°C
    Kelembapan <80% (tiada pemeluwapan) <80% (tiada pemeluwapan) <80% (tiada pemeluwapan)

Kesimpulan

Ketepatan tahap mikron mikrometer laser bukanlah hasil daripada satu teknologi tetapi sebaliknya penyepaduan sistematik reka bentuk optik, pengoptimuman algoritma dan kawalan alam sekitar . Apabila memilih peranti, pengguna harus memadankan penyelesaian teknikal yang sesuai berdasarkan sifat bahan (reflektif/telus) dan keperluan kelajuan (statik/dinamik).

Pernahkah anda menghadapi cabaran dengan ketepatan pengukuran? Kongsi kajian kes industri anda dalam ulasan!
